Remplacement joints intercooler ( échangeur air/air )

Message par Kat »

Bonjour,
Après son achat, il y a peu, j'ai remarqué 2-3 goutes d'huile sous l'avant du BMW X5

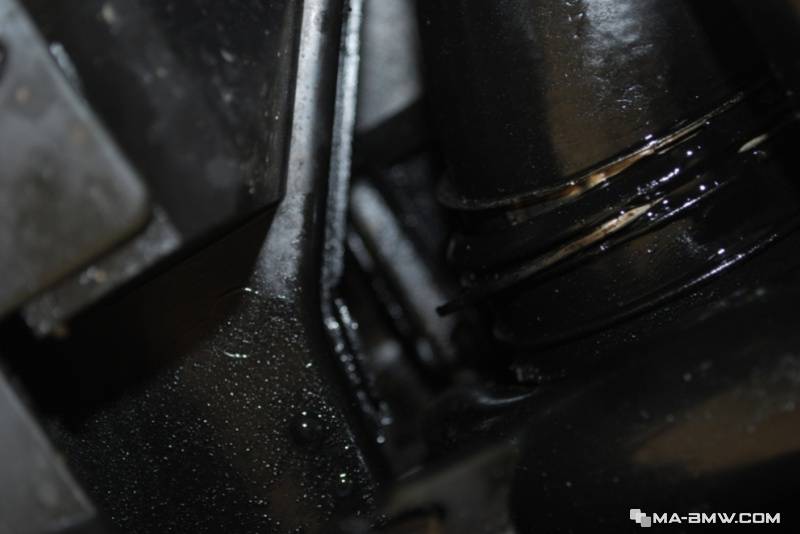

Apres avoir démonté le petit cache sous moteur ( entre pc et ski alu), j'ai consaté de l'huile un peu partout à ce niveau.
A 1er vu, la jonction durite basse/échangeur (coté conducteur) n'est plus étanche.
Celle-ci est aussi de travers.

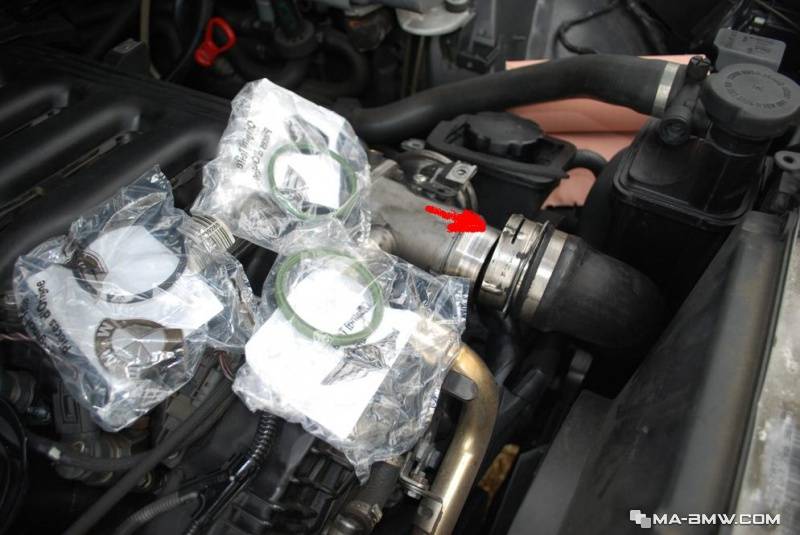

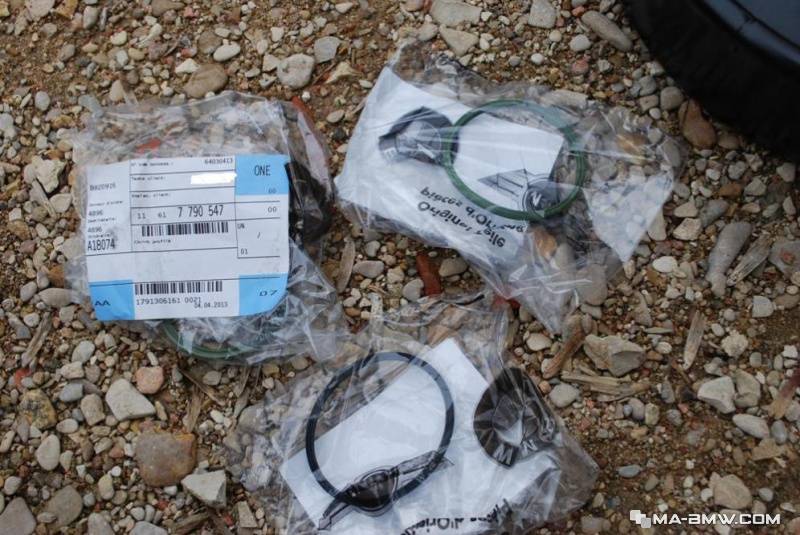

Je commande donc les joints chez BMW pour les 2 jonctions basses de l'échangeur, plus le joint coté EGR, histoire de remettre
ça au propre.

Modifié en dernier par Kat le 14 juin 2014, 13:40, modifié 7 fois.
Avatar du membre
Kat
Membre actif
Membre actif
Messages : 353
Enregistré le : 30 mars 2013, 21:11
Voiture : X5 2005. C5 163 . Corvette 69.Mercury 65. Pontiac 74. Cad 57

Re: Remplacement joints intercooler ( échangeur air/air )

Message par Kat »

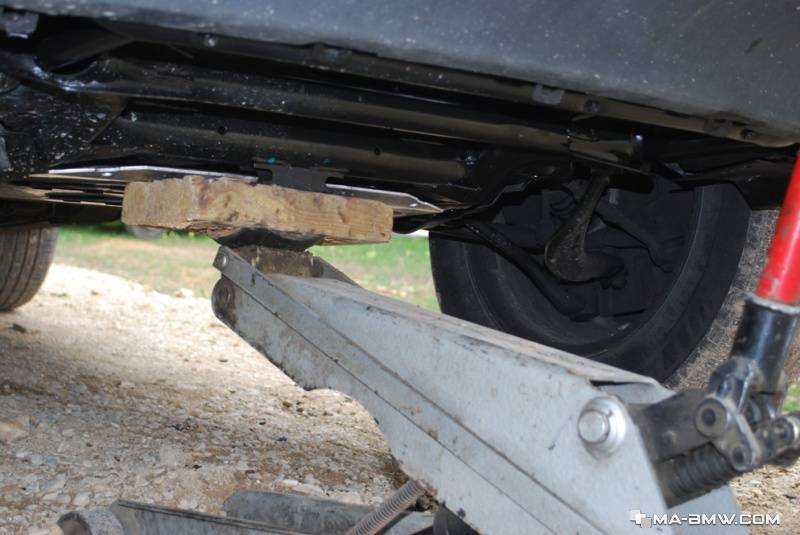

Levage du x, suivit d'une mise sur chandelles pour pouvoir intervenir aisement.

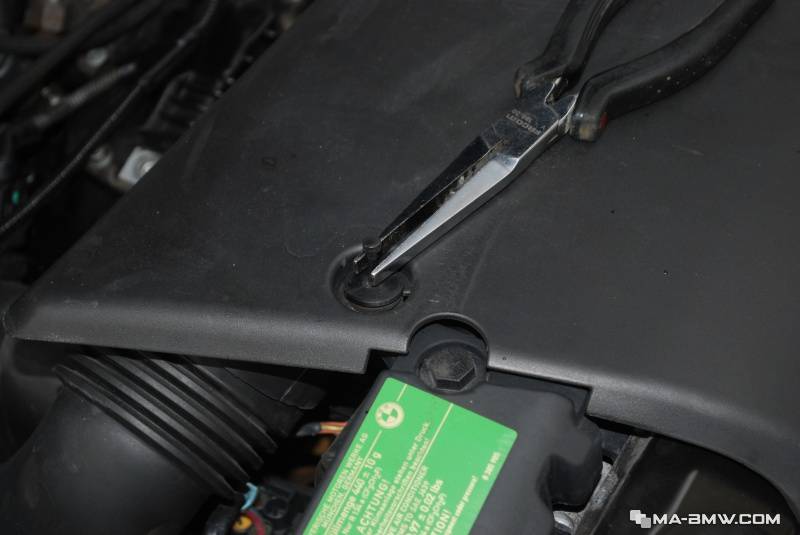

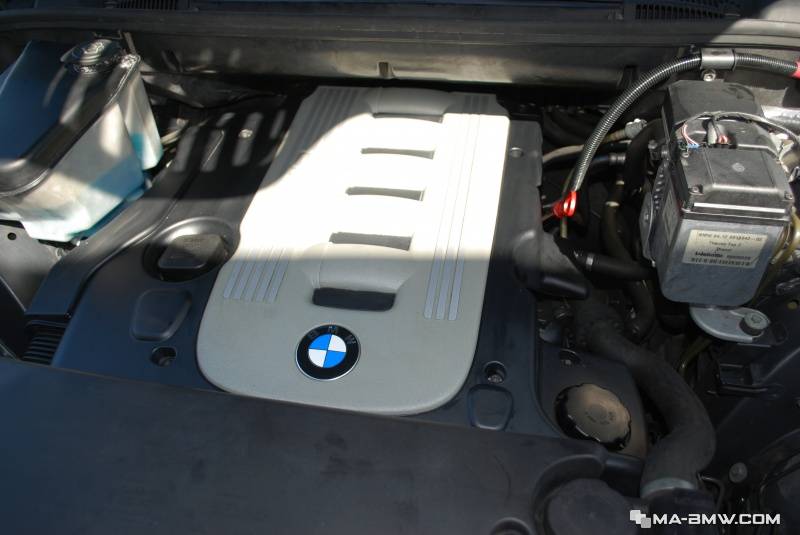

Pour remplacer le joint coté l'EGR, au préalable enlever le couvre moteur :
5 Vis à tête CHC, clé allen de 5.
Démonter le cache diffuseur de filtre à air:
4 clips avec picots à tirer avant de déboiter

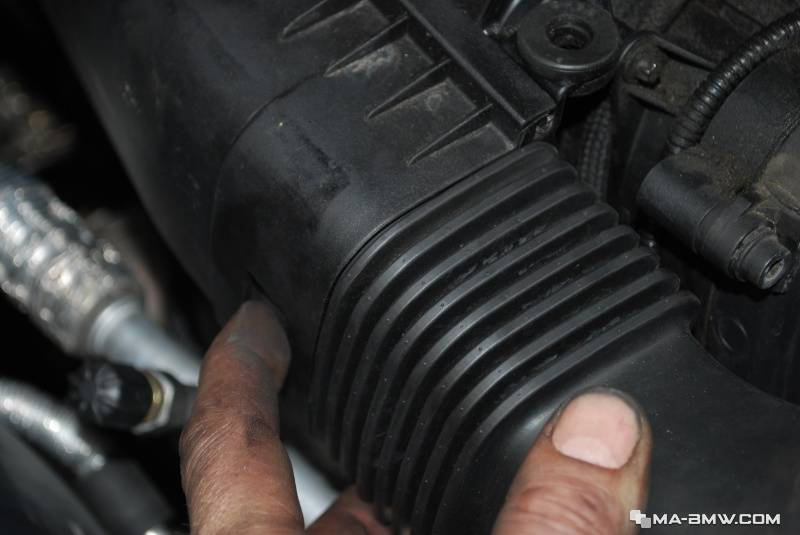

Pour le manchon,appuyer, triturer, ça vient ..

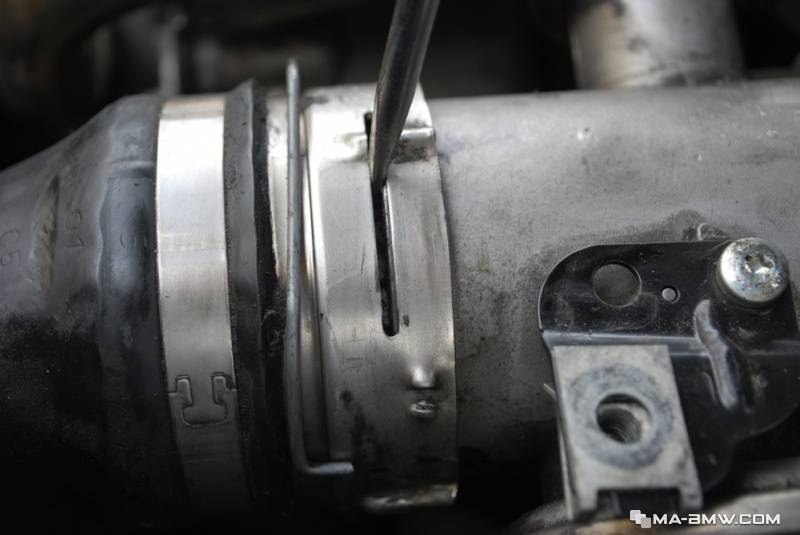

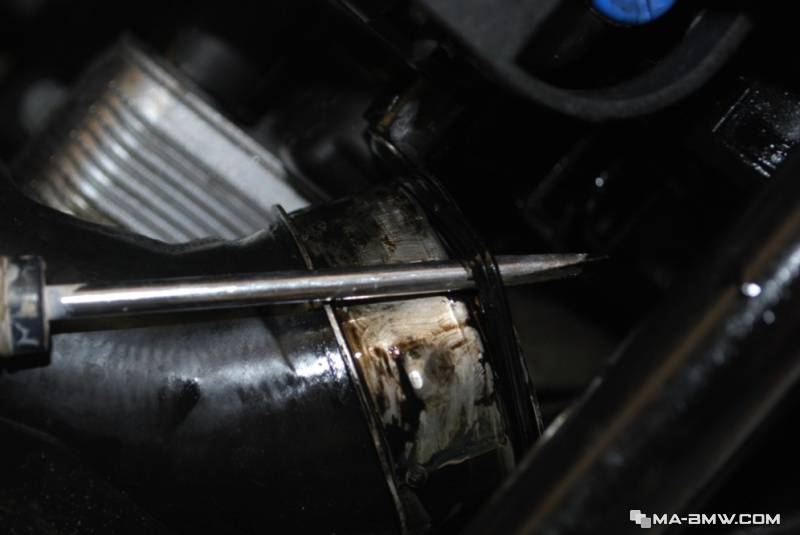

Pour le démontage de la durite, utiliser un tournevis plat afin d'enlever le clips:

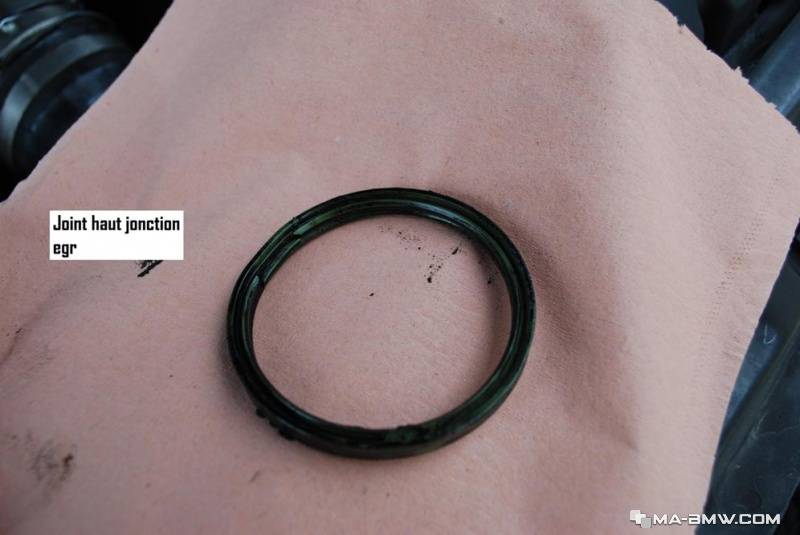

Le joint présente les traces d'un précédent démontage:

Nettoyage, remise en place du joint, remontage, ...mettre un tournevis pour favoriser le clipsage.

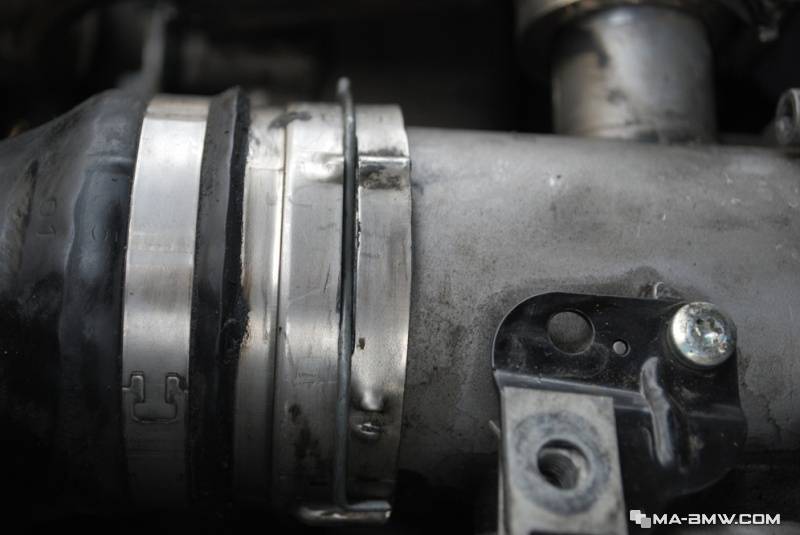

Manoeuvrer pour vérifier le bon clipsage. La fuite basse venait d'un mauvais clipsage !! :roll:

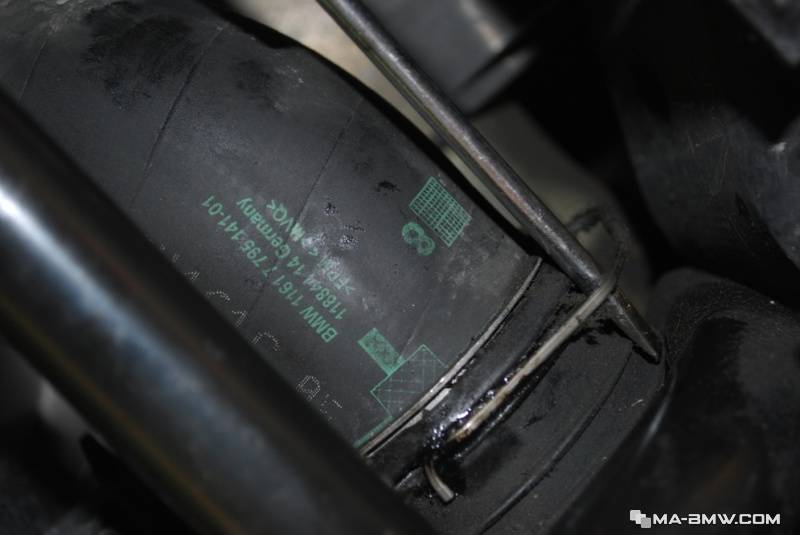

Démontage des durites basses, même principe avec un tournevis pour enlever le clips ( ici celui coté passager).

Coté conducteur:

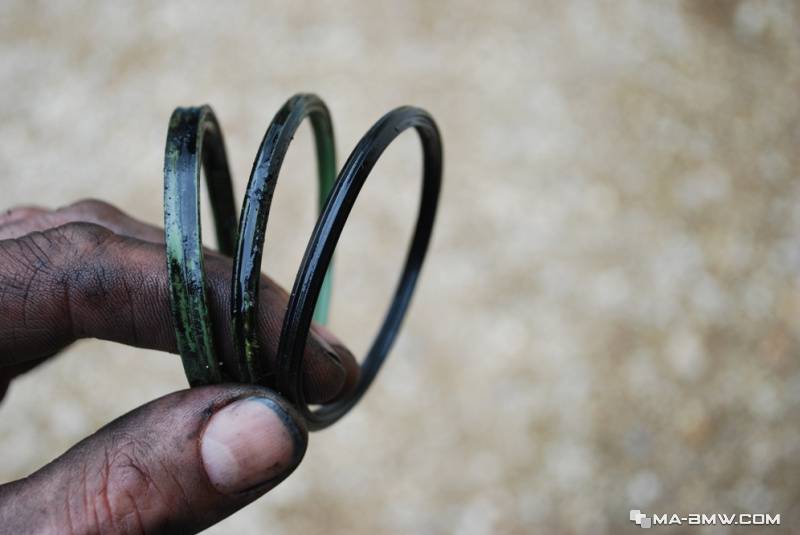

Voilà !! Pour info, chaque joint est spécifique et à double lèvres:
Modifié en dernier par Kat le 14 juin 2014, 13:46, modifié 6 fois.
Avatar du membre
toby64
Addict au forum !
Addict au forum !
Messages : 8302
Enregistré le : 29 août 2010, 01:00
Voiture : Nissan Navara
Localisation : 64

Re: Remplacement joints intercooler ( échangeur air/air )

Message par toby64 »

Merci pour les photos et detail !

Une question : d'on vient l'huile d'un echangeur air / air ?
Avatar du membre
toby64
Addict au forum !
Addict au forum !
Messages : 8302
Enregistré le : 29 août 2010, 01:00
Voiture : Nissan Navara
Localisation : 64

Re: Remplacement joints intercooler ( échangeur air/air )

Message par toby64 »

En editant ton texte, j'ai exactement ce qui est affiché , tu as du le perdre avant de l envoyé !
Avatar du membre
Kat
Membre actif
Membre actif
Messages : 353
Enregistré le : 30 mars 2013, 21:11
Voiture : X5 2005. C5 163 . Corvette 69.Mercury 65. Pontiac 74. Cad 57

Re: Remplacement joints intercooler ( échangeur air/air )

Message par Kat »

En grande partie du turbo.
Modifié en dernier par Kat le 14 juin 2014, 13:49, modifié 3 fois.
Avatar du membre
toby64
Addict au forum !
Addict au forum !
Messages : 8302
Enregistré le : 29 août 2010, 01:00
Voiture : Nissan Navara
Localisation : 64

Re: Remplacement joints intercooler ( échangeur air/air )

Message par toby64 »

Mais que vient faire cette huile dans l echangeur ?
Avatar du membre
tofx5
Membre bavard
Membre bavard
Messages : 611
Enregistré le : 09 déc. 2012, 09:35
Voiture : x5 e53 2004 3.0d pl / R1100s 2003
Localisation : alsace 68

Re: Remplacement joints intercooler ( échangeur air/air )

Message par tofx5 »

les vapeurs d'huiles coulent le long des durites et ce stockent dans l'échangeur, qui est le point le plus bas
Avatar du membre
toby64
Addict au forum !
Addict au forum !
Messages : 8302
Enregistré le : 29 août 2010, 01:00
Voiture : Nissan Navara
Localisation : 64

Re: Remplacement joints intercooler ( échangeur air/air )

Message par toby64 »

Tu veux dire que les vapeur d huile ( de l egr ? ) arrivent dans le circuit d'air avant l echangeur ?
Avatar du membre
grenox
Membre expert
Membre expert
Messages : 2881
Enregistré le : 03 nov. 2010, 00:00
Voiture : X5 E53 3.0 d FL / GME rascal
Localisation : IDF

Re: Remplacement joints intercooler ( échangeur air/air )

Message par grenox »

Merci pour les photos,

J'ai la même fuite, j'ai commandé les joints.

Au niveau manipulation ça à l'air bien crade, vu la situation ce doit être une partie de plaisir :affraid:

En supposant que les joints restent étanches que devient l'huile à long terme ?
la chance et malchance n'existent pas. Cette dernière n'est autre que la somme d'éléments ou de situations que nous n'avons pas su ou pu prévoir. Enzo Ferrari
Avatar du membre
grenox
Membre expert
Membre expert
Messages : 2881
Enregistré le : 03 nov. 2010, 00:00
Voiture : X5 E53 3.0 d FL / GME rascal
Localisation : IDF

Re: Remplacement joints intercooler ( échangeur air/air )

Message par grenox »

toby64 a écrit :
Tu veux dire que les vapeur d huile ( de l egr ? ) arrivent dans le circuit d'air avant l echangeur ?
En principe c'est de l'air frais venant du filtre à air qui transite par le turbo passe par l'intercooler pour se refroidir et arrive finalement surpressé dans l'admission à travers le gros passage de la vanne egr. La vanne est donc après l'échangeur et les gaz venant de l’échappement sont régulés et arrivent par le petit passage de la vanne EGR. Il n'est pas possible que les gaz recyclés soient mélangés avant.
L'huile provient du reniflard en amont du turbo pour le lubrifier coté "froid"
la chance et malchance n'existent pas. Cette dernière n'est autre que la somme d'éléments ou de situations que nous n'avons pas su ou pu prévoir. Enzo Ferrari
Avatar du membre
tofx5
Membre bavard
Membre bavard
Messages : 611
Enregistré le : 09 déc. 2012, 09:35
Voiture : x5 e53 2004 3.0d pl / R1100s 2003
Localisation : alsace 68

Re: Remplacement joints intercooler ( échangeur air/air )

Message par tofx5 »

grenox a écrit :
Merci pour les photos,

J'ai la même fuite, j'ai commandé les joints.

Au niveau manipulation ça à l'air bien crade, vu la situation ce doit être une partie de plaisir :affraid:

En supposant que les joints restent étanches que devient l'huile à long terme ?
ca va c'est pas trop crade a faire
cela ne baigne pas non plus dans l'huile si c'était le cas, alors gros problème de turbo
perso j'ai démonté mon intercooler pour le laver, ca inclus le pc a démonter plus quelques autres bricoles !! ca ma permis de nettoyer le condenseur et pas mal d'autres trucs près du radiateur ou il y avait des tas de crasse
toby64 a écrit :
Tu veux dire que les vapeur d huile ( de l egr ? ) arrivent dans le circuit d'air avant l echangeur ?
pourquoi de l'egr?? cela n'a rien a voir !!
le principe de l'egr c'est de recycler des gaz d'échappement, les vapeurs d'huile viennent du turbo, mais c'est infime (sauf turbo hs )
mais avec le temps elle s'amalgame au fond de l'interco, qui est au point le plus bas et qui sert de refroidisseur, donc les vapeurs redeviennent liquide!!
Avatar du membre
toby64
Addict au forum !
Addict au forum !
Messages : 8302
Enregistré le : 29 août 2010, 01:00
Voiture : Nissan Navara
Localisation : 64

Re: Remplacement joints intercooler ( échangeur air/air )

Message par toby64 »

Ok, merci des precisions, je ne comprenais pas pourquoi il y a de la vapeur d'huile qui sort du turbo !
Avatar du membre
grenox
Membre expert
Membre expert
Messages : 2881
Enregistré le : 03 nov. 2010, 00:00
Voiture : X5 E53 3.0 d FL / GME rascal
Localisation : IDF

Re: Remplacement joints intercooler ( échangeur air/air )

Message par grenox »

Regarde là pour plus de précisions

http://www.cuisineaz.com/recettes/filet ... -6641.aspx

:Faim:
la chance et malchance n'existent pas. Cette dernière n'est autre que la somme d'éléments ou de situations que nous n'avons pas su ou pu prévoir. Enzo Ferrari
Avatar du membre
tofx5
Membre bavard
Membre bavard
Messages : 611
Enregistré le : 09 déc. 2012, 09:35
Voiture : x5 e53 2004 3.0d pl / R1100s 2003
Localisation : alsace 68

Re: Remplacement joints intercooler ( échangeur air/air )

Message par tofx5 »

excellent : Mouhah: : Mouhah: : Mouhah: : Mouhah: : Mouhah: : Mouhah: : Mouhah:
Avatar du membre
toby64
Addict au forum !
Addict au forum !
Messages : 8302
Enregistré le : 29 août 2010, 01:00
Voiture : Nissan Navara
Localisation : 64

Re: Remplacement joints intercooler ( échangeur air/air )

Message par toby64 »

Je ne comprends pas car je n'aime pas le poisson ! : Mouhah:
Avatar du membre
Kat
Membre actif
Membre actif
Messages : 353
Enregistré le : 30 mars 2013, 21:11
Voiture : X5 2005. C5 163 . Corvette 69.Mercury 65. Pontiac 74. Cad 57

Re: Remplacement joints intercooler ( échangeur air/air )

Message par Kat »

:lol!: :Faim:
Modifié en dernier par Kat le 13 juin 2014, 23:50, modifié 3 fois.
Avatar du membre
grenox
Membre expert
Membre expert
Messages : 2881
Enregistré le : 03 nov. 2010, 00:00
Voiture : X5 E53 3.0 d FL / GME rascal
Localisation : IDF

Re: Remplacement joints intercooler ( échangeur air/air )

Message par grenox »

Il doit te manquer un plugin ou une mise à jour, essaie avec un autre navigateur
la chance et malchance n'existent pas. Cette dernière n'est autre que la somme d'éléments ou de situations que nous n'avons pas su ou pu prévoir. Enzo Ferrari
Avatar du membre
Kat
Membre actif
Membre actif
Messages : 353
Enregistré le : 30 mars 2013, 21:11
Voiture : X5 2005. C5 163 . Corvette 69.Mercury 65. Pontiac 74. Cad 57

Re: Remplacement joints intercooler ( échangeur air/air )

Message par Kat »

Bien vu tof et grenox pour le complément d'info ... :Top:
Modifié en dernier par Kat le 09 juil. 2013, 16:49, modifié 1 fois.
Avatar du membre
Kat
Membre actif
Membre actif
Messages : 353
Enregistré le : 30 mars 2013, 21:11
Voiture : X5 2005. C5 163 . Corvette 69.Mercury 65. Pontiac 74. Cad 57

Re: Remplacement joints intercooler ( échangeur air/air )

Message par Kat »

Problème de pc résolu
Modifié en dernier par Kat le 13 juin 2014, 23:51, modifié 2 fois.
Avatar du membre
grenox
Membre expert
Membre expert
Messages : 2881
Enregistré le : 03 nov. 2010, 00:00
Voiture : X5 E53 3.0 d FL / GME rascal
Localisation : IDF

Re: Remplacement joints intercooler ( échangeur air/air )

Message par grenox »

Sans déposer le radiateur j'ai changé les deux joints du bas (celui du coté conducteur n'était plus étanche). Pour le nettoyer j'ai branché un aspirateur à eau sur la sortie et sur l'entrée j'ai mis un flexible dans lequel j'ai vaporisé environ 1 litre de GO, j'ai laissé ensuite l'aspiration tourner une dizaine de minutes pour bien sécher le radiateur. Le "jus" récupéré était bien noir. Je n'ai pas mis de pâte à joint, je vérifierai l'étanchéité dans quelques semaines.
