Branchement attelage

[Benny]

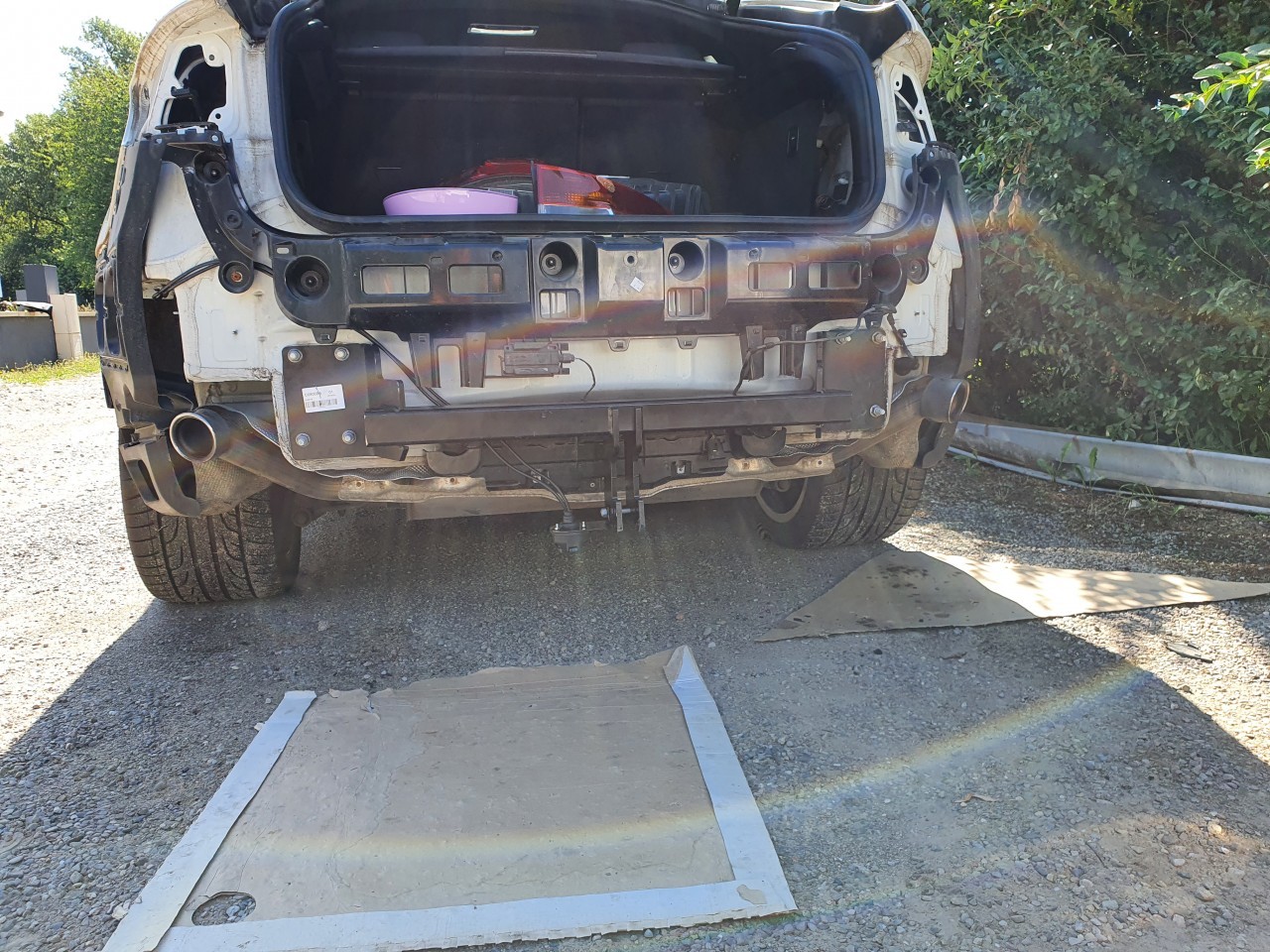

Salut tout le monde, j'ai installer un attache remorque et je peine un peu dans le branchement électrique y a t'il quelqu'un qui pourrais me guider au niveau du branchement du boitier Matic V7 et des couleurs. Merci d’avance

[Outlander 68]

voisin du sud



Branchement sur boitier X14443 sur boiter A6 Connecteur 20 broches

Correspondance V7 vers X6 E71 40d
Jaune clignotant gauche = Pin 18 soit bleu/rouge
Bleu feu antibrouillard = Pin 12 soit jaune/rouge
Vert clignotant droit = Pin 15 soit bleu/jaune*
Marron feu position gauche = Pin 14 soit gris/rouge
Rouge feu STOP = Pin 10 soit noir/jaune
Noir feu position droit = Pin 19 soit gris/noir
Gris feu de recul = Pin 16 soit bleu/jaune*

Attention 2x bleu/jaune ce fier au PIN dans ce cas 15 et 16

La masse en blanc sur V7 peut être couplé au marron chez BMW soit Pin 17
Et le +12V rouge du boitier V7 vers Rouge/vert BMW soit Pin 20

Schéma électrique boitier remorque origine
https://www.newtis.info/tisv2/a/de/e71- ... 1VncOv2V9A

Correspondance général Pin boitier A6
https://www.newtis.info/tisv2/a/de/e71- ... 1VnXfqJvKX

[Thomas]

Belle explication, merci @Outlander 68
