[CHERCHE] Schema et cotes pour échappement 535i/540i M62

[taopaipai]

Salut à tous, je possède un 535i e39 moteur M62 sans échappement ou presque, il me manque la partie "INTERMEDIAIRE" et "SILENCIEUX". Introuvable en occasion je vais donc le faire faire sur mesure avec un ami mais je n'ai pas les cotes et je n'arrive pas à les trouver ...
Je vous joint une photo de la partie existante sur mon véhicule là ou mon échappement s'arrête :



Idéalement je voudrais sortir en double sortie si possible, l'un d'entre vous aurais les dimensions, diamètres et angles à me communiquer ?
Merci

[TFA]

Je suis curieux de voir si ce genre d'informations est disponible.

[taopaipai]

Le schema en lui même je ne pense pas non plus qu'il soit partagé c'est de l'interne mais ... Si un membre sympa possesseur d'un 535/540 pourrais me donner quelques infos ça m'avancerais déjà pas mal

[Outlander 68]

Trouvé ceci,par exemple sur les derniers M62 pour la ligne des cylindres 1 à 4 référencé chez BMW 18307505320


Et cylindres 5 à 8 référence BMW 18307505319
Indiqué en aftersale OEM comme ceci également


Dans les grandes lignes et sans trop rechercher,devrait bien aider ton artisans...


Après doit ce trouver en origine neuf ou occasion pour patron...
Comme,prix imbattable https://www.ebay.de/itm/224160680162

[taopaipai]

Merci, mais ce que tu a trouvé c'est la partie existante sur mon véhicule je recherche ce qui se monte après donc intermédiaire + silencieux.
J'avais déjà vu ce schema dans mes recherches

[Outlander 68]

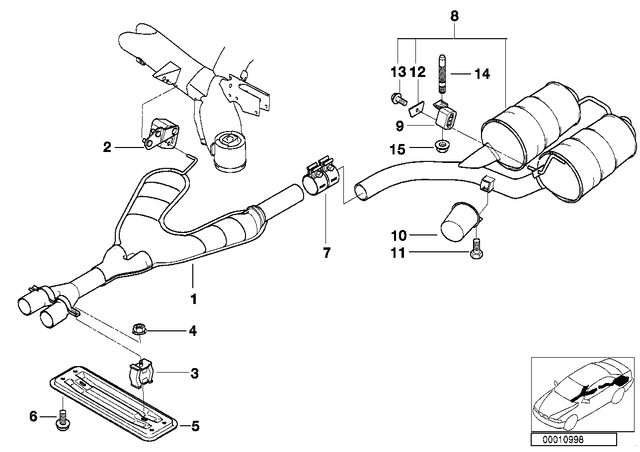

...ok en schéma il te faudrait donc 1 ci dessous et 8 (partie droite et gauche)

[taopaipai]

Oui tout à fait
